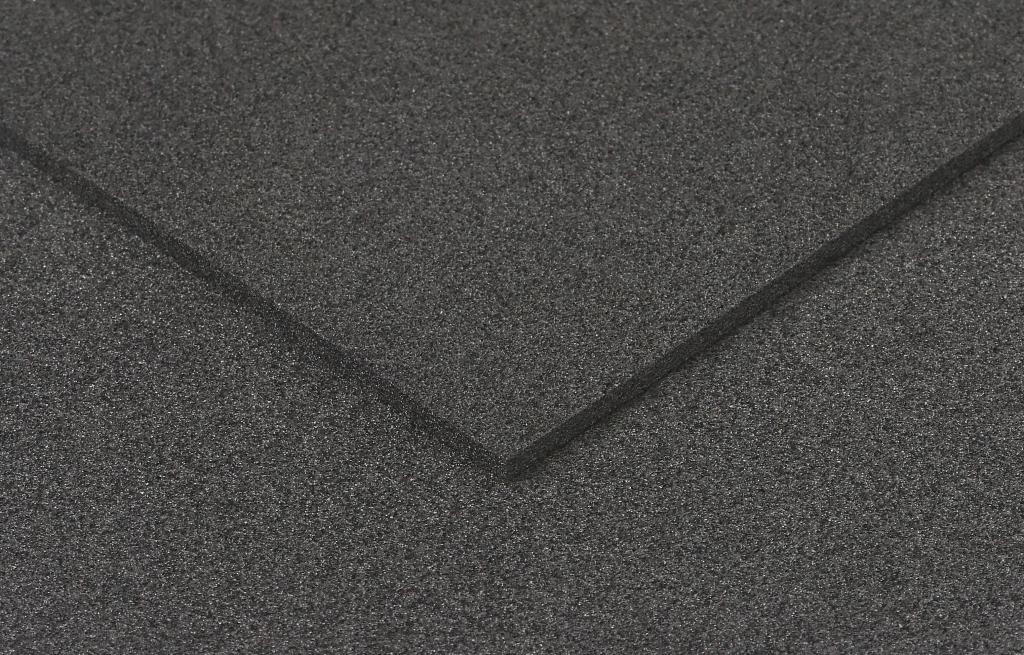

帯電防止性独立気泡ポリエチレンフォーム(ニューペルカ)について

ポリエチレン樹脂などの高分子材料は、高い絶縁性を有し、電線被覆材料などの用途で使用されています。
しかし、絶縁性ゆえに、摩擦などにより発生した電荷(電流)を帯電しやすく、実使用上で問題となることがあります。
※絶縁性とは、電気や熱を通しにくい性質（一度、摩擦などにより発生した電荷（電流）は逃げにくい）。

静電気が引き起こす問題

配線の断線やショート

電子部品が、帯電した物体(例えば手)に接触すると、電荷が物体(手) から電子部品に一気に流れ込み、回路が瞬間的に熱せられるため、配線が融けて断線やショートを引き起こします。

ほこりの吸着

材料表面に静電気が発生すると、その静電吸引力によって空気中のほこりや汚れを吸着してしまい、美観を損ねる原因になります。

解決策として

電気を通す導電性ポリエチレンフォーム、静電気帯電)を防止する帯電防止性ポリエチレンフォームが利用されています。
用途やお客様が求める静電気対茉レベルに合わせて、使い分けをしていただいています。

停電防止効果を付与する方法

１．原材料である樹脂に直接帯電防止剤を練り込む方法
２．後加工にてフォームへ表面処理を行う方法
(界面活性剤や導電性塗料の表面塗布、メッキ加工などにより表面抵抗率を下げます)

ニューペルカは、１で加工をしています。練り込む材料には、導電性フィラー(カーボンブラックなど)や帯電防止剤(高分子型や界面活性剤型など) があり、それぞれ用途や必要な表面抵抗率に合わせて利用されています。

特長,用途

帯電防止効果が6ヶ月以上持続することも確認しています。電子機器製造工程から工場内での移動・保管のための緩衝材、出荷・梱包の際の通函內装材に至るまで、すべてのプロセスにおいて静電気による障に選択ができます。
また、 フォームの色も自由に選択できます。

物性テータ

グレード\試験項目	表面抵抗率 Ω/□	見掛け密度 kg/m3	引張強さ MPa	伸び %	圧縮応力 kPa			25%圧縮永久歪 %		熱的安定性B法 %	熱伝導率 W/m・K
					10%	25%	50%	30分後	24時間後		(at0℃)
	JIS K 6911	JIS K 6767									JIS A 1412-2
SX-70H	1×1010~1×1012	140	1.30	125	140	175	295	10.4	6.2	-1.1	0.053
SX-100H	1×109~1×1011	90	0.65	190	75	100	175	9.2	5.0	-0.5	0.047
SX-150H	1×1012~1×1013	65	0.71	350	115	130	210	6.3	2.7	-1.0	0.042
SX-300H	1×1010~1×1013	30	0.30	200	25	45	105	8.1	3.4	-2.4	0.033

※熱的安定性Ｂ法：70℃環境下×22時間放置　→　「加熱前寸法」からの縦と横の変化割合を算出。負の値は、収縮を意味します。
注１）上記数値は測定値であり、保証値ではありません。
注２）経月により、上記表面抵抗率の値は。変化する可能性があります。

お問合せください。

ソフトプレン工業では、お客様のニーズに合わせてニューペルカをカスタマイズ加工いたします。
素材、サイズ、数量、納期、梱包方法まで何でもご相談ください。
